銅箔作為鋰離子電池、印刷電路板(PCB)等高端制造領域的核心材料,其表面質量直接影響產品導電性、熱穩定性和機械強度。隨著新能源與電子產業的快速發展,銅箔生產對缺陷檢測的精度與效率提出更高要求。
銅箔厚度通常在6-20μm之間,生產過程中易出現針孔、劃痕、氧化斑點、褶皺等缺陷,尺寸小至微米級。傳統人工目檢效率低且易漏檢,而高速軋制(銅箔產線速度可達30m/min)對在線檢測系統的實時性提出嚴苛要求。
光學成像系統

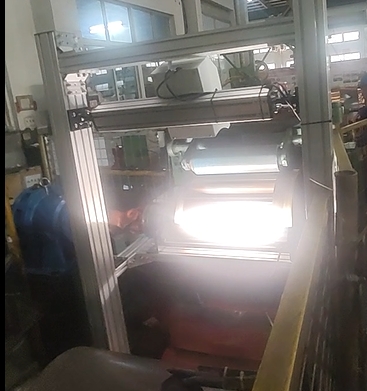

采用高分辨率線陣相機(如12k像素)搭配多角度環形光源,通過明場、暗場組合照明凸顯不同缺陷特征。針對銅箔高反光特性,結合偏振濾光技術抑制背景噪聲,確保圖像對比度。
AI缺陷識別算法
基于深度學習的YOLOv7或U-Net模型,構建多尺度特征融合網絡,可識別最小5μm的微缺陷。通過遷移學習解決小樣本問題,分類準確率達99.6%以上,誤報率低于0.1%。
在線檢測系統架構
集成高速圖像采集卡(傳輸速率≥10Gbps)與邊緣計算設備,采用FPGA+GPU異構加速,實現每秒300幀圖像處理能力,滿足實時檢測與數據追溯需求。
某鋰電池銅箔企業部署智能檢測系統后,缺陷檢出率從85%提升至99.2%,單條產線年減少材料損耗超500萬元。系統同步生成SPC統計報表,指導工藝優化,使針孔缺陷率下降70%。
隨著光子計數CT、太赫茲成像等新型傳感技術的成熟,檢測精度將突破亞微米級。同時,數字孿生技術可實現“檢測-工藝”閉環優化,推動銅箔制造向零缺陷目標邁進。
銅箔表面檢測技術的革新,正在成為高端制造提質增效的關鍵引擎,助力新能源與電子產業突破質量瓶頸。
